A simbologia hidráulica é a linguagem técnica dos sistemas hidráulicos, permitindo ao mecânico compreender, diagnosticar e reparar circuitos com agilidade e precisão. Seu domínio evita retrabalhos, substituições desnecessárias e intervenções inseguras, pois o profissional identifica falhas sem desmontar o sistema. Além disso, garante a correta interpretação de manuais e diagramas, aumentando a segurança operacional. Por fim, esse conhecimento diferencia o mecânico no mercado, tornando-o mais capacitado para atender às exigências da indústria moderna.
aprendendo
um pouco mais
Hoje gostaríamos de responder algumas dúvidas, simples e comumente percebidas em campo. O objetivo não é utilizar termos técnicos de difícil entendimento, mas sim tornar o mais simples possível o entendimento.
PERGUNTAS COMO:
O que é uma unidade hidráulica?
O que gera a pressão no sistema hidráulico?
Qual a diferença entre vazão e pressão?
Respondendo a estas três perguntas, conseguimos englobar todas as demais relacionadas a sistemas hidráulicos; então, vamos por partes.
Uma unidade hidráulica é um conjunto de componentes hidráulicos dimensionados e agrupados com o objetivo de gerar fluxo ou, em termos técnicos, transformar energia motriz em energia hidráulica. Energia motriz pode ser proveniente de motores elétricos, motores de combustão, entre outros.
Existem diversos tipos de unidades, mas, em resumo, os três tipos mais comuns são as unidades de comando, unidade de lubrificação e unidade de filtragem de óleo. Vamos organizá-las por complexidade:
UNIDADE DE FILTRAGEM: basicamente composta por motor, bomba hidráulica, dois filtros hidráulicos e mangueiras. Como o nome bem sugere, é responsável pela filtragem do fluido hidráulico e pode ser usada também no abastecimento de outros sistemas hidráulicos, uma vez que é recomendado realizar a filtragem de fluidos hidráulicos mesmo novos, para garantir a inexistência de particulados e o grau correto de pureza do fluido estipulado em projeto.
UNIDADE DE LUBRIFICAÇÃO: um sistema projetado para fornecer óleo ou graça em quantidade e pressão adequadas a pontos específicos de máquinas, como mancais, guias e engrenagens. Seu objetivo é reduzir atrito, dissipar calor e prolongar a vida útil dos componentes. Basicamente, é composta por reservatório, bomba hidráulica, filtros, válvulas de controle e mangueiras. Diferente da unidade de filtragem, que apenas limpa o fluido, a unidade de lubrificação distribui ativamente o lubrificante aos pontos de consumo, garantindo operação contínua e confiável dos equipamentos.
Motor (elétrico ou a combustão): Fornece a força motriz para todo o sistema.
Bomba hidráulica: Responsável por criar a vazão de fluido, convertendo a energia mecânica do motor em energia hidráulica.
Reservatório (tanque): Armazena o fluido hidráulico, auxilia na dissipação de calor e na separação de impurezas e ar.

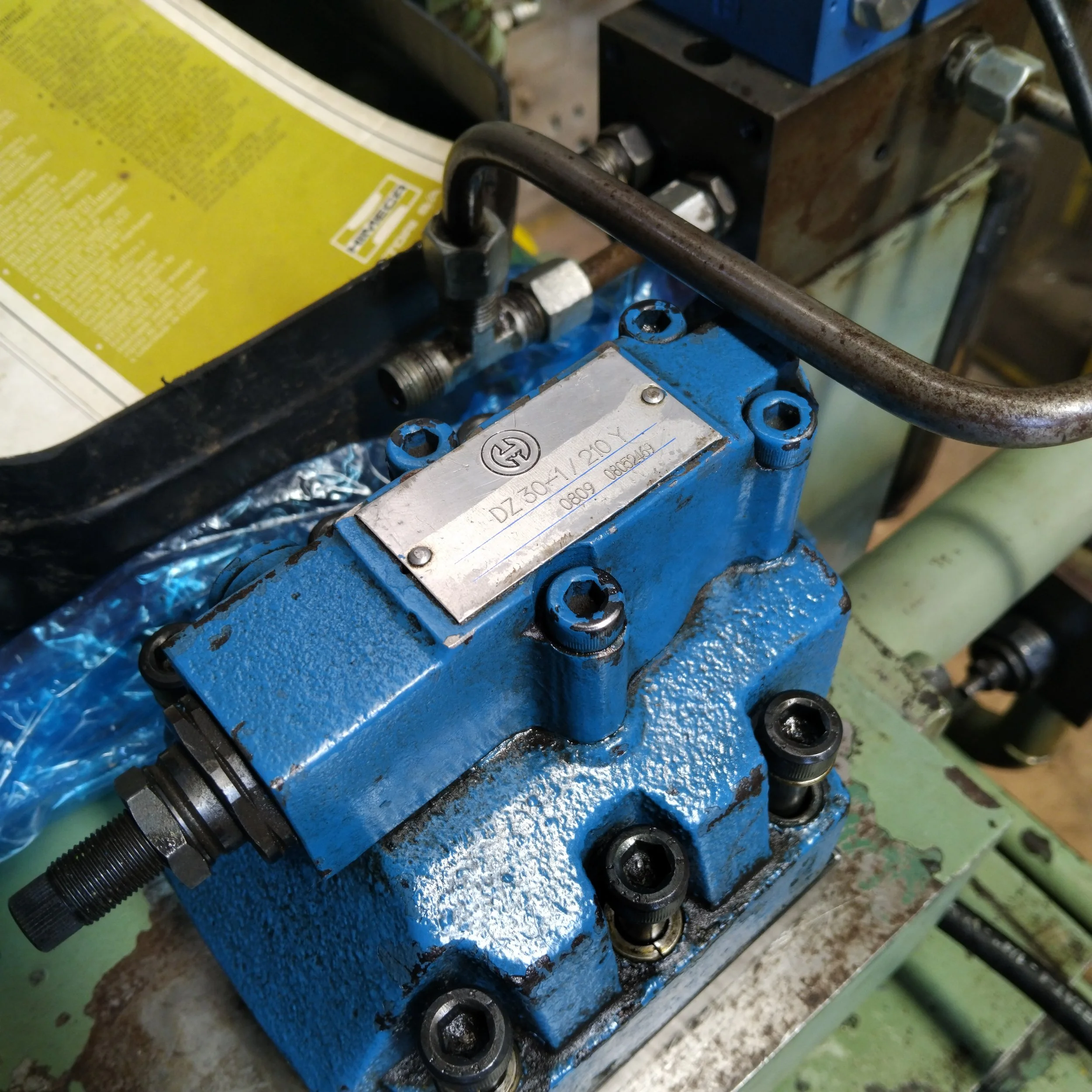

Válvulas de controle: São o "cérebro" da operação. Incluem válvulas direcionais (que controlam o sentido do movimento), válvulas de pressão (que limitam a pressão máxima do sistema) e válvulas de fluxo (que controlam a velocidade dos atuadores).
Filtros: Garantem a limpeza do fluido, protegendo os componentes internos de desgaste por partículas.

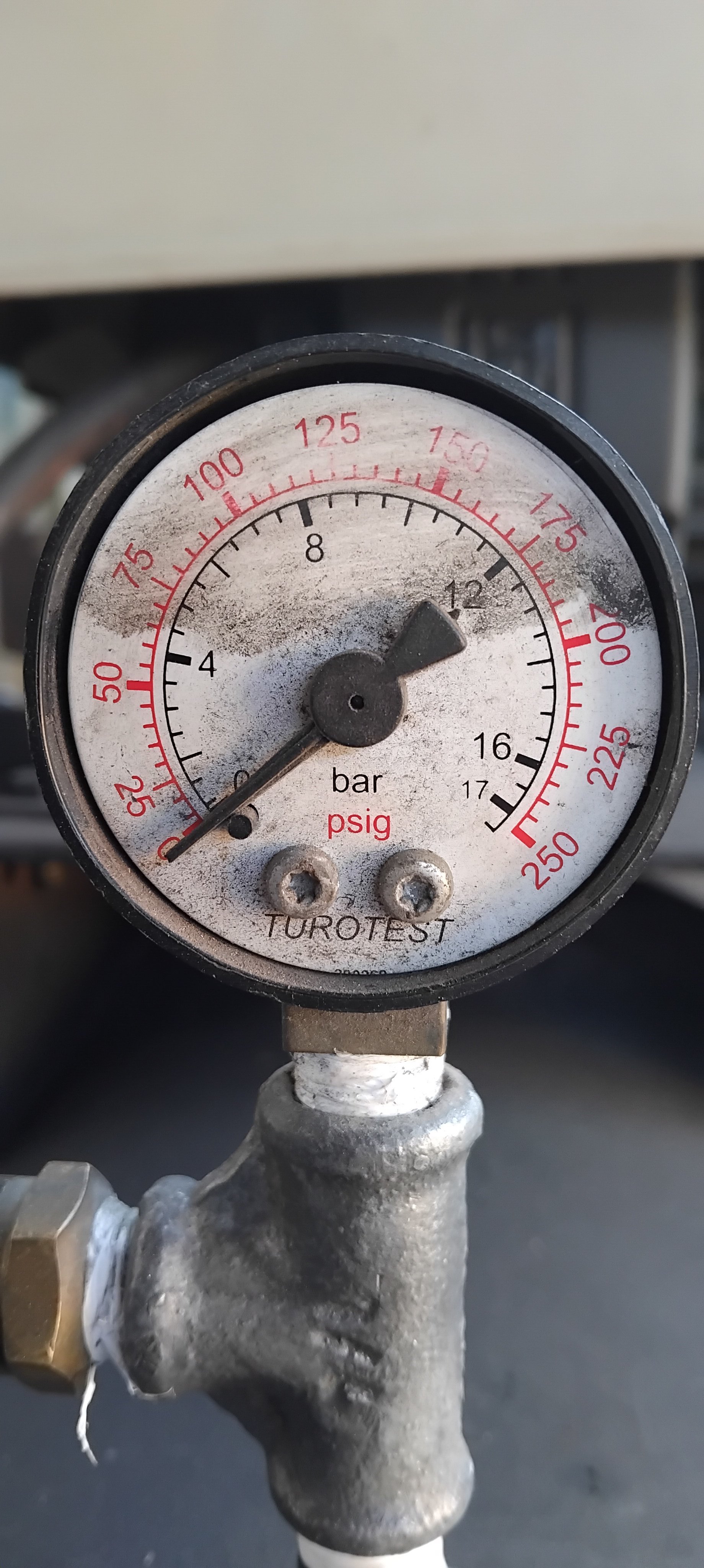

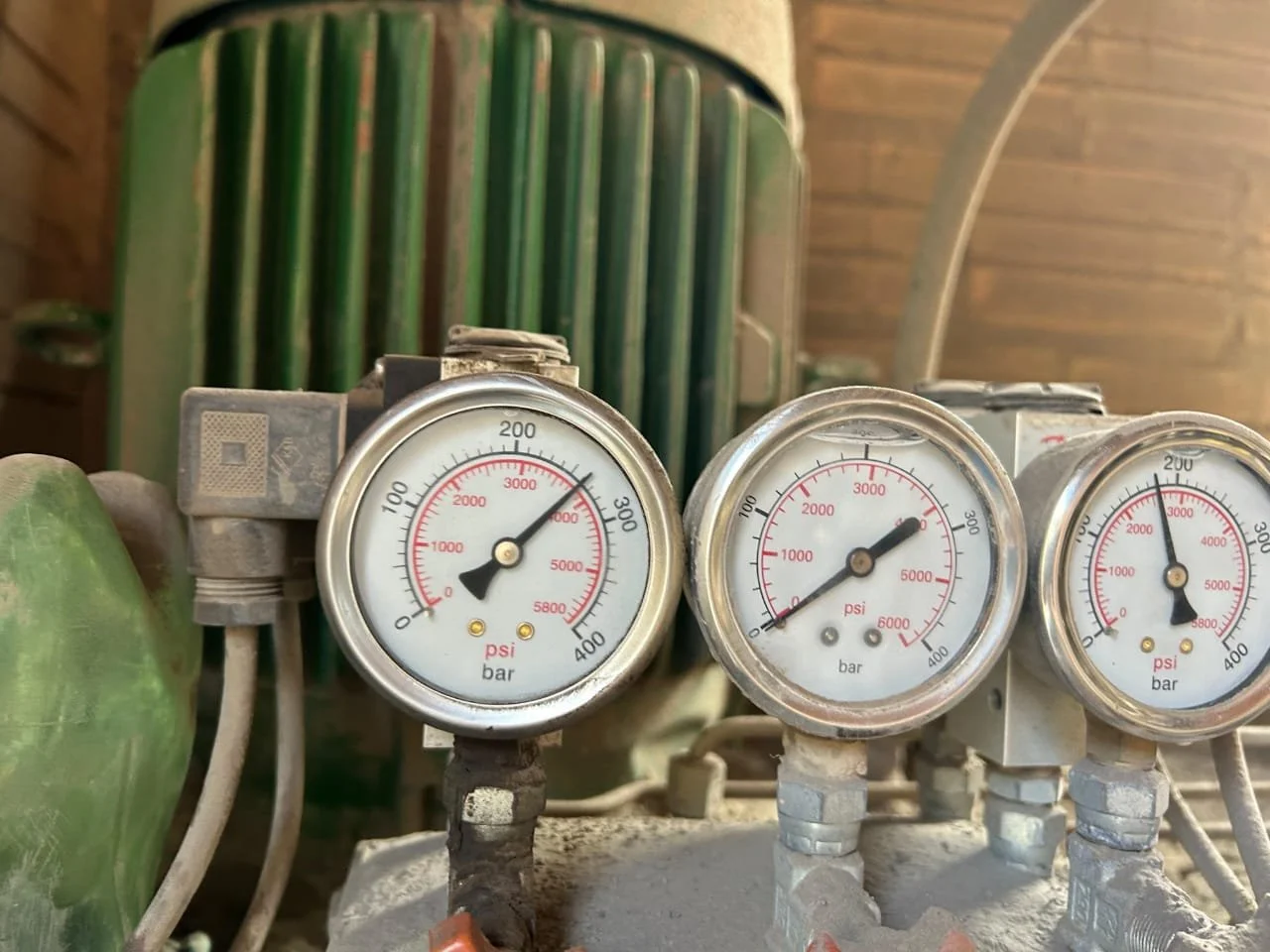

Acessórios: Como manômetros (para leitura da pressão), trocadores de calor (resfriadores) e mangueiras ou tubulações que interligam todos os componentes.
UNIDADE DE COMANDO: Uma unidade de comando hidráulica, frequentemente chamada de power pack, é o componente central e mais complexo de um sistema hidráulico. Enquanto a unidade de filtragem apenas limpa o fluido e a de lubrificação o distribui para reduzir atrito, a unidade de comando tem a função de gerar energia e, principalmente, controlá-la para realizar trabalho.
Seu objetivo é transformar energia mecânica (vindo de um motor elétrico ou de combustão) em energia hidráulica (pressão e vazão) e, em seguida, distribuir essa energia de forma precisa para atuadores, como cilindros e motores hidráulicos. É ela que permite que uma prensa exerça toneladas de força ou que uma escavadeira mova sua lança com precisão.
Em resumo, a unidade de comando é o sistema completo que gera, direciona e controla a energia hidráulica para executar tarefas específicas com força e precisão.
Para isso, ela integra diversos componentes essenciais:
Como funciona uma unidade hidráulica.
o que gera
pressão no meu sistema?
Agora que sabemos que a função da bomba é gerar fluxo no sistema, é hora de entender como surge a pressão.
A pressão surge a partir da resistência do fluido ao fluxo gerado pela bomba, sendo assim a correta afirmação é que a bomba resiste a determinada pressão. Quando esse fluido encontra tal resistência para escoar, essa energia é convertida em energia de pressão. A bomba, então, precisa ser estruturalmente capaz de suportar essa pressão resultante sem se danificar e, motor-ação, precisa ter potência suficiente para vencer todas essas resistências e continuar entregando o fluxo desejado.
VEJA O VIDEO A SEGUIR PARA CONHECER OS PRINCIPAIS TIPOS DE BOMBAS E SUAS APLICAÇÕES .
TIPOS DE BOMBAS E SUAS APLICAÇÕES.
